Конфигурация Sintony 410 / SI410 - охранная система

Описание
Центральная контрольная панель с удаленной передачей имеет модульную конструкцию. Центральная контрольная панель SI 410 подключается через Eшину с удаленной клавиатурой, приемопередатчиком и единицами источников питания. Ешина формирует связь между центральной контрольной панелью и устройствами Ешины. Ешина также обеспечивает электропитанием периферийные устройства и внешние потребители (В1 как отрицательный и В4+ как +12V).

Конфигурация системы

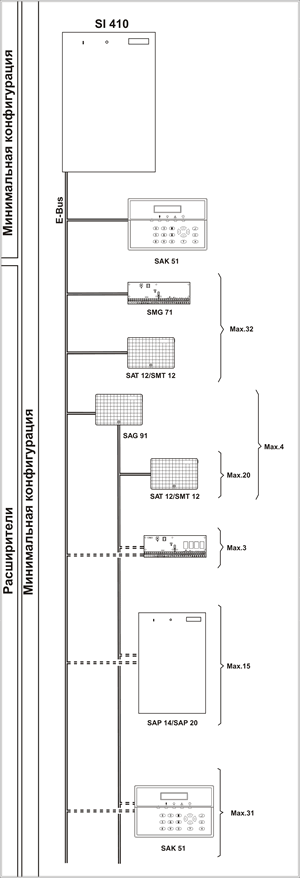

Минимальная конфигурация
Центральная контрольная панель SI 410 с выносной клавиатурой.

Расширители
SAТ12 или SMT12 (макс. 112) приемопередатчиков каждый с:
- 4 программируемыми входами,
- 2 выходами "открытый колектор", 12V, 150mA.

SMG 71 Считыватель карт (макс. 32) каждый с:
4 программируемыми входами (заменяет один SMT 12)
2 выходами "открытый колектор", 12V, 150mA (замен.SMT 12)

SMT44 приемопередатчик (макс.3) каждый с:
- 4 выходами "открытый колектор", 12V, 150mA.
- 4 релейными выходами, 24V , 2A

SAG 91 Расширитель Eшины (Gateway) (макс.4)
одна Ешина 0 для контрольной панелиодна Ешина 1 для приемопередатчиков

Внешний комплект источника питания (макс.15) каждый с:
SAP 14
- 230 V источник питания с 12 Vdc, выход 1.3 A ;
- 48 V, 5 A релейный выход (однополярный переключатель)

SAP 20
- 230 V источник питания с 12 Vdc, выход 2.3 A
- 48 V, 5 A релейный выход (переключение ед.полюса)

Выносная клавиатура (макс.32)
SAK 51
действие/программирование с отображением явного текста.

Модули для центральной контрольной панели:
Управление платой:
интерфейс к телефонной сети
SMV 11 модуль голосовой передачи:
1 идентификационное сообщение 6 тревожных сообщений, 4 сообщения помощи

Mаксимальная конфигурация

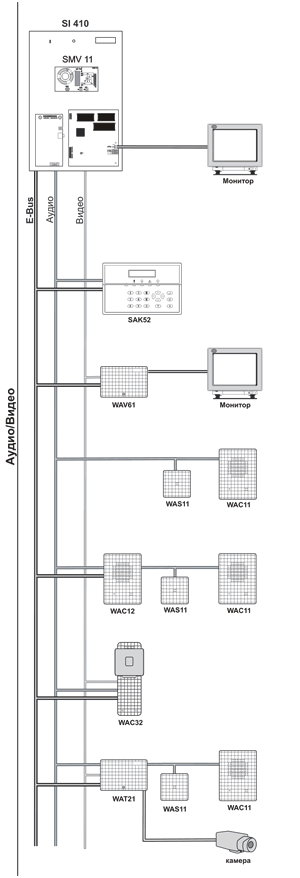

Sintony 410 - аудио/видео система

SI 410 имеет 32 тревожные зоны проверки, которые могут использоваться для аудио или видео.

Аудио
Для использования звуковых компонентов, центральная контрольная панель должна быть оснащена WMA11. Все звуковые компоненты могут быть связаны через звуковой терминал WMA11. Если микрофоны и динамики (WAS11, WAC11) непосредственно связаны к аудиотерминалу, в случае звуковой проверки они активируются. Если с другой стороны используются компоненты Ешины (WAC12, WAC32), они активируются только тогда, когда соответствующая зона проверки активна. Первые шесть секунд звукового сигнала после тревоги могут быть зарегистрированы голосовым модулем SMV11 и проверены

Видео
Видео может быть использовано в местном масштабе с монитором (локальном режиме) или с тревожной передачей.
В локальном режиме текущая картинка передается на монитор. Для использования видео требуются (WMV61, WAV61 или WMV11). Одна из вспомогательных LCDклавиатур может быть запргограммирована как видеовспомогательная клавиатура. В этом случае отображается имя текущей адресной проверки и возможность изменения между двумя индивидуальными адресами. После того, как тревога была вызвана, картинки записываются в течение тревожной передачи (для этой задачи требуется WMV11). Станция получения тревоги, должна быть оснащена приемником для волучения видеосигнала.

Компоненты
SAK 52
- вспомогательная клавиатура с микрофоном и динамиком
SAK 72/74
- LED-индик. клавиатура с микрофоном и динамиком
WAS 11
- микрофон
WAC 11
- микрофон, динамик
WAC 12
- микрофон, динамик, адресный микрофон, динамик, камера, адресный
WAC 32
-микрофон, динамик, камера, адресный
WAT 21
интерфейс для микрофона, динамика, камеры, адресный

Адресация
Компоненты Ешины (WAC12, WAC32 и WAT21) адресуются в системе как проверочные компоненты (адресация 132) с одним компонентом на адрес. SAK52 не может быть назначен свободный адрес, но вместо этого всегда используется номер адреса вспомогательной клавиатуры (вспомогательная клавиатура с адресом 2 назначается как адрес проверки 2)

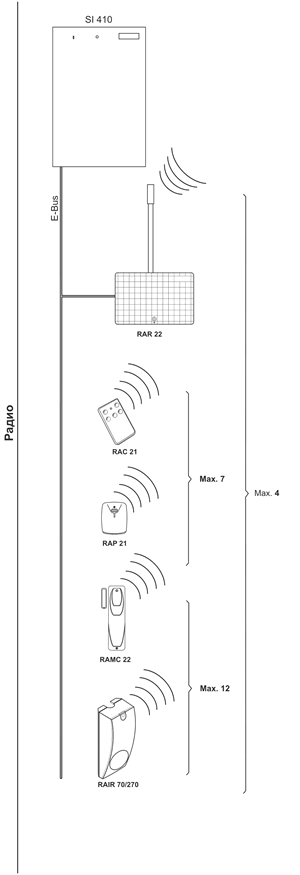

Sintony 410 - радио система

SI 410 может быть расширина на 4 радиоприемника. Каждый приемник может быть запрограммирован до 7 дистанционных управлений или тревожных передатчиков и до 12 датчиков. Датчики заменяют входы приемопередатчика. Поэтому радиоприемник может заменить до 3 приемопередатчиков.

Радиоприемник
Радиоприемник RAR 22 соединяется с контрольной панелью через Ешину. Все параметры программируются через контрольную панель. Максимальное подключение к SI 410 4 радиоприемника.

Радио компоненты
RАС 21
- пульт дистанционного управления (5 кнопок)
RAP 21
- пульт дистанционного управления (1 кнопка)
RAMC 22
- магнитный контакт (универсальный)
RAIR 70/270
пассивный инфракрасный датчик

Адресация
Радиоприемник адресуется в системе как замена приемопередатчика (макс. 3). Радиокомпоненты адресуются через удаленную
